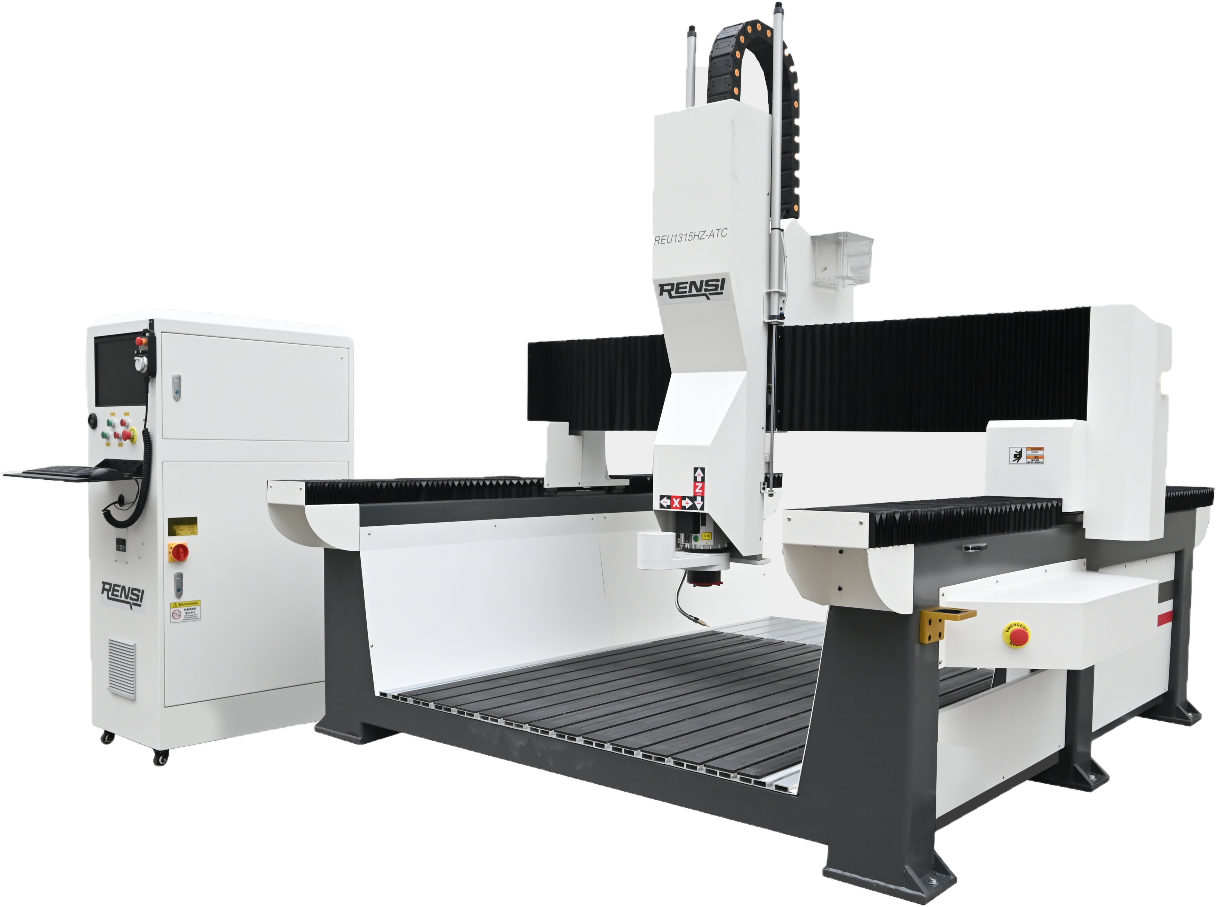

CNC-Router korkealla Z-akselilla
Korkea Z-akseli mahdollistaa suurtenkin 3D-mallien ja valumallien tehokkaan työstämisen. Työkalunvaihtaja lisää joustavuutta ja nopeuttaa monipuolisia jyrsintätöitä.
Suuren Z-korkeuden jyrsinkone
Taloudelliset CNC-routerimme työkalunvaihtajalla ja korkealla Z-akseleilla. T-urapöydällä varustettu jyrsinkone on suunniteltu ja valmistettu sopimaan sovellukseesi ja budjettiisi. T-urapöydällä varustetut suuren Z-korkeuden omaavat CNC-routerimme ovat saatavilla suurissa ja pienissä pöytäkokoonpanoissa, ja ne pystyvät käsittelemään monenlaisia jyrsintä-, poraus-, ääriviiva-, muotoilu-, uritus-, ja kaiverrusprojekteja. Nämä CNC-jyrsinkoneet ovat suunniteltu isojen 3D mallien ja valumallien valmistukseen sekä metallisten ja puisten kaappien aukotukseen. Myös alumiinisten sekä muoviosien jyrsintä onnistuu koneilla hyvin. 8 paikkaisella työkalunvaihtajalla saat joustavuutta ja tehokkuutta kaksoiskaarevien mallien ja kaiverrusten koneistukseen. Työkalut standardikokoisilla ISO30 kartioilla. Kaikki ATC CNC-routerimme on rakennettu kestäviksi, luotettaviksi ja tarjoamme täyden asiakastuen ohjelmistoon sekä laitteistoon. Tarjoamillamme CNC-routereilla on vuoden takuu ja tukena loistava tiimimme! Suurella Z-korkeudella ja työkalunvaihdolla varustetut CNC-routerimme sopivat yksityiskäyttöön sekä tuotannon prosessointiin niin pienissä pajoissa sekä keskisuurissa ja suurissa tuotantolaitoksissa. Tavoitteemme on tarjota sinulle enemmän kustannustehokkaasti!
CNC-Routeri suurella Z-liikkeellä
- Soveltuu puun, muovin ja alumiinin jyrsintään ja erityisesti massiivipuuoviin, koristelevyihin, huonekaluihin, kaappeihin ja muihin kaiverrusprosesseihin.
- Täydellinen CNC-router 3D-malleille työklaunvaihtajalla.
- Meillä on paljon asiakkaita Suomessa ja Skandinaviassa, jotka käyttävät CNC-routereitamme moniin erilaisiin töihin.
- T-urapöytä, hammastanko, servomoottorit takaavat hyvän koneistuksen laadun ja tarkkuuden.
- Edistyksellinen rakennesuunnittelu, luja teräs ja kestävä, mutta erittäin edulliseen hintaan.
- Gantry-kaksoismoottorikäyttö varmistaa nopean ja sujuvan liikkeen.
- Kestävä Italialainen kara alhaisella vikasuhteella.
- Optiona tyhjiöimupöytä
Tutustu myös:
https://dev.naalisolutions.fi/rensidemo/tuotteet/ohjelmistot/edgecam/edgecam-cam-ohjelmisto/
| Malli | REU1315ATC-HZ | REU1325ATC-HZ | REU1530ATC-HZ | REU2030ATC-HZ |
| Working size (XY) (mm) | 1300×1500 | 1300×2500 | 1500×3000 | 2000×3000 |
| Working size (Z) (mm) | 700 | |||
| Table to gantry | 800mm | |||
| Max. travel speed | 40m/min | |||
| Max. working speed | 20/min (depend on the materials) | |||
| Spindle | 9KW HQD ATC spindle | |||
| Collect/tool holder | ER32/ISO30 | |||
| Table | T-slot table, or vacuum table with vacuum pump | |||
| Spindle speed | 24 000 rpm | |||
| Inverter | Delta Inverter | |||
| Motor | Delta Servo Motors | |||
| Reducer | Japan Shimpo gear reducer | |||
| Transmission | Helical Rack and pinion in X Y | |||
| Taiwan CSK Linear guide | ||||
| Ball screw with couper in Z | ||||
| Controller | NC-studio PM95A-3A with HP pc Win 10. & 64bits | |||
| Or (Syntec: FC-60CA) | ||||
| Voltage | 380V/three phases/50Hz | |||
| Linear tool changer | 6 positions | 6 positions | 6 positions | 8 Positions |
| Weight | 1500 kg | 1700 kg | 2000 kg | 2200 kg |
Lataukset
▶
▶
Tehokas HQD-kara
HQD on maailmanlaajuisesti tunnettu luotettavista suurnopeuskaroistaan, jotka tarjoavat erinomaisen hinta-laatusuhteen. Korkealaatuiset laakerit ja vakaa kierrosnopeus takaavat tarkan työstöjäljen ja pitkän käyttöiän vaativassa puun, muovin ja pehmeiden metallien työstössä.
Lineaarivaihtaja
Lineaarinen työkalunvaihtaja on yksinkertainen ja huoltovapaa järjestelmä, jossa kara noutaa terät suoraan rivistä. Tämä minimoi mekaaniset kulumat ja vaihtoon kuluvan ajan, taaten luotettavan ja keskeytymättömän tuotantoprosessin vaativissakin olosuhteissa.
Tarkat CSK-lineaarijohteet
CSK-lineaarijohteet tarjoavat taiwanilaista huipputarkkuutta ja suurta kuormituskantavuutta. Niiden nelirivinen kuularakenne varmistaa tasaisen liikkeen, minimaalisen kitkan ja erinomaisen vakauden, mikä takaa CNC-koneen tarkan työstöjäljen ja pitkän huoltovälin vaativassa teollisuuskäytössä.
Delta-servot ja ohjaimet
Delta on maailman johtava tehoelektroniikan valmistaja, jonka servojärjestelmät tunnetaan huippunopeasta vasteesta ja tarkasta paikoituksesta. Ne tarjoavat poikkeuksellista vääntöä ja häiriösuojausta, varmistaen CNC-koneen dynaamisen, hiljaisen ja erittäin luotettavan liikkeenohjauksen vuodesta toiseen.
Helppokäyttöinen NCStudio-ohjaus
NCStudio on vakaa ja visuaalinen ohjausjärjestelmä, joka tarjoaa reaaliaikaisen työstön seurannan ja tarkan liikkeenohjauksen. Sen selkeä käyttöliittymä ja erinomainen yhteensopivuus CAD/CAM-ohjelmistojen kanssa tekevät monimutkaistenkin 3D-ratojen ajamisesta vaivatonta, varmaa ja tuottavaa.
