Measur3d manuaalinen koordinaattimittauskone
Kannettava ja helppokäyttöinen mittakone mahdollistaa nopean osien tarkastuksen suoraan konepajassa. Innovatiivinen ohjelmisto ja intuitiivinen käyttöliittymä tekevät mittauksesta vaivatonta.

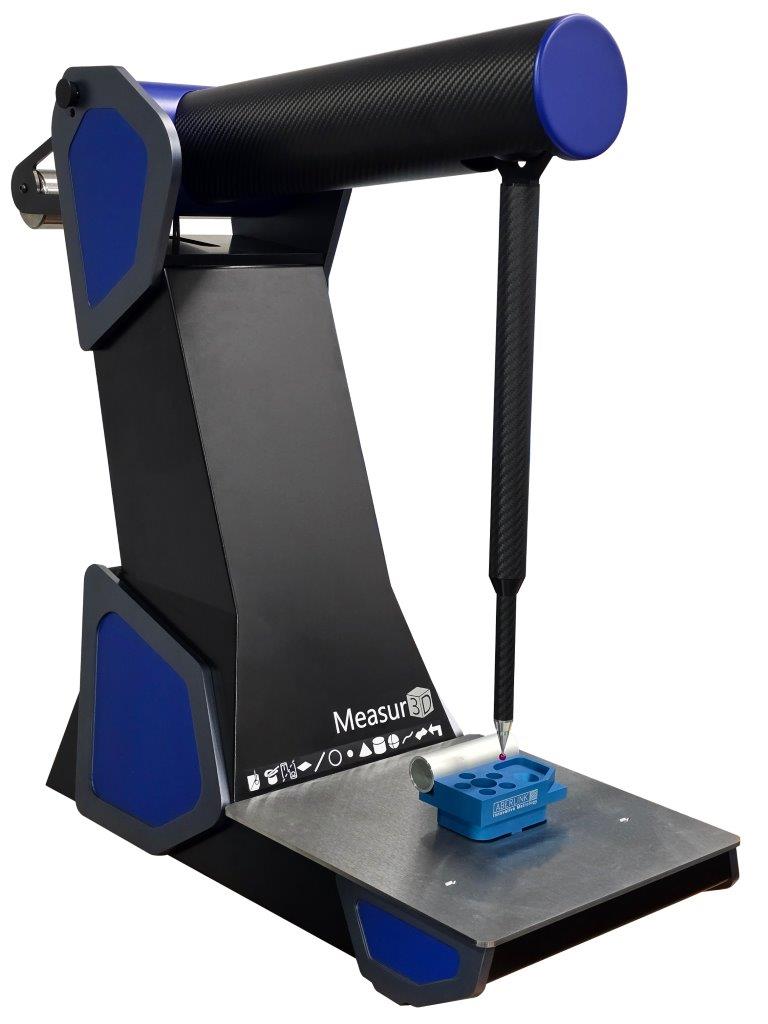

Aberlink Measur3d
Aberlink Measur3d on moderni manuaalinen mittauskone, joka tuo huipputason metrologian osaksi jokapäiväistä tuotantoa. Laite on suunniteltu erityisesti yrityksille, jotka vaativat äärimmäistä tarkkuutta ja luotettavuutta ilman CNC-järjestelmien monimutkaisuutta. Sen vankka mekaaninen rakenne takaa toistettavat mittaustulokset haastavissakin konepajaolosuhteissa, mikä tekee siitä kriittisen työkalun laadunvarmistukseen.
Intuitiivinen käyttö
Järjestelmän keskiössä on Aberlink 3D -ohjelmisto, joka on tunnettu markkinoiden helppokäyttöisimpänä käyttöliittymänä. Ohjelmisto luo visuaalisen mallin mitattavasta kappaleesta reaaliajassa, mikä nopeuttaa tarkastusprosessia ja minimoi virhemahdollisuudet. Automaattinen piirteiden tunnistus tekee mittaamisesta sujuvaa, jolloin käyttäjä voi keskittyä tulosten analysointiin monimutkaisen ohjelmoinnin sijaan.
Tehokas analyysi
Measur3d mahdollistaa vaativienkin geometrioiden tarkan tarkastelun ja suoran CAD-vertailun. Järjestelmä tuottaa automaattisesti selkeät ja ammattimaiset mittauspöytäkirjat, jotka palvelevat suoraan loppuasiakkaan tarpeita. Tämä tehostaa koko tuotantoketjua ja varmistaa, että poikkeamat havaitaan välittömästi.
Kestävä ratkaisu
Investointi Measur3d-järjestelmään on pitkäikäinen ratkaisu, joka parantaa yrityksen kilpailukykyä. Aberlinkin jatkuva ohjelmistokehitys ja maksuttomat päivitykset takaavat, että laitteisto pysyy teknologian kärjessä vuodesta toiseen. Se on kustannustehokas ja ammattimainen valinta nykyaikaiseen laadunhallintaan.
| Ominaisuus | Arvo / Määritys |
| Mittausalue (X, Y, Z) | 280 mm x 280 mm x 150 mm |
| Laitteen ulkomitat | 335 mm x 830 mm x 725 mm |
| Ohjaustapa | Manuaalinen |
| Tilavuustarkkuus | $(5,0 + L/1000)$ µm |
| Asteikon resoluutio | 1,15 µrad |
| Käyttöympäristö | Mittahuone / Tuotantotilat |
| Optimaalinen lämpötila | 18 – 22 °C |
| Käyttölämpötila-alue | 5 – 45 °C |
| Paineilman tarve | Ei tarvita (huoltovapaa) |
| Kamera-tuki | Ei saatavilla (puhdas kosketusmittaus) |
▶
▶
▶
▶
Yhden käden tarkastus
Integroitu työkalurivi mahdollistaa nopean vaihtamisen eri ominaisuuksien välillä ilman hiirtä. Valitse toiminto työkaluriviltä pitämällä kosketuskynää (stylus) sen yläpuolella.
Vaivaton kiinnitys
Magneettiset kiinnityssabluunat mahdollistavat kappaleen nopean kiinnittämisen varmistaen, että kaikki pisteet mitataan tarkasti.
Täydellinen paketti
Fulcrum toimitetaan all-in-one-tietokoneen ja tehokkaan Aberlink Mk4 -ohjelmiston kanssa. Mittausvalmiina Fulcrum pystyy tunnistamaan tuotantolinjasi ytimessä olevat ongelmat säästäen aikaa ja rahaa.
Verraton mittausvapaus
Measur3D voidaan toimittaa räätälöidyllä tähtimittakärki-sarjallamme. Tähtimittakärjen avulla voit mitata lieriömäisiä (sorvattuja) kappaleita niiden ollessa kiinnitettynä vaakatasoon. Se varmistaa erinomaisen mittaustarkkuuden ja pääsyn kohteisiin (kuten ympyrän halkaisijoihin), jotka mitataan X-Z- tai Y-Z-projektiotasoissa.
Tähtimittakärki-sarja sisältää kalibrointikappaleen sekä 3 mm:n ja 6 mm:n tähtimittakärjet. Saatavilla on tarvittaessa myös muita räätälöityjä tähtimittakärkiä.
Edistynyt kiinnitys
Measur3D voidaan toimittaa myös mittatilaustyönä tehdyllä kiinnityssarjalla, joka mahdollistaa monimutkaisempien 3D- tai sorvattujen kappaleiden nopean ja helpon kiinnittämisen.
