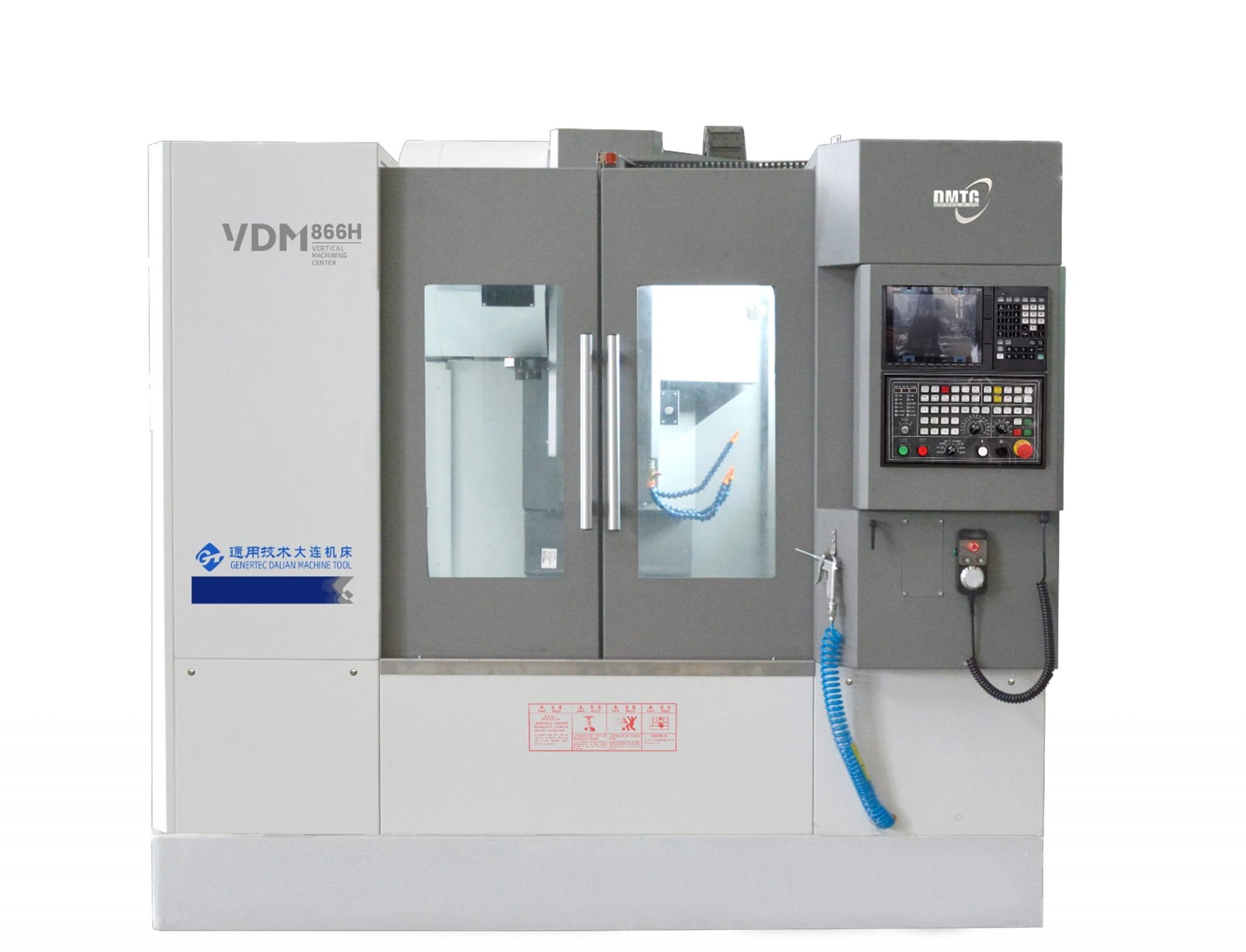

Koneistuskeskus alumiinille VDM866H
Tehokas pystykarainen koneistuskeskus alumiinin nopeaan ja tarkkaan työstöön. Suoravetoinen kara ja automaattinen työkalunvaihto tehostavat tuotantoa.
Optimoitu nopeaan alumiinikoneistukseen
DMTG VDM866H on suunniteltu erityisesti alumiinin ja muiden kevytmetallien suurnopeustyöstöön. Suoraan kytketty 12 000 rpm kara tarjoaa tarvittavan leikkuunopeuden ja värinättömyyden, jotka ovat kriittisiä tekijöitä huippuluokan pinnanlaadun saavuttamiseksi alumiiniosia valmistettaessa. Tehokas jäähdytysjärjestelmä ja karan öljyjäähdytys varmistavat, että lämpömuodonmuutokset pysyvät hallinnassa pitkissäkin työstöjaksoissa.
Markkinoiden kärkitasoa olevat pikaliikkeet
Koneen dynaamisuus on omaa luokkaansa: kaikilla akseleilla (X, Y ja Z) saavutetaan jopa 48 m/min pikaliikenopeudet. Nämä suuret nopeudet yhdistettynä rullatyyppisten lineaarijohteiden vähäiseen kitkaan ja korkeaan kiihtyvyyteen minimoivat ei-lastuavan ajan merkittävästi. Tämä tekee VDM866H:sta erittäin kilpailukykyisen valinnan tuotantoon, jossa vaaditaan nopeita paikoituksia ja lyhyitä sykliaikoja.
| VDM866H | Yksikkö | Selite |
| Työpöydän koko (L x W) | mm | 1000X500 |
| Max. kuorma | kg | 600 |
| T-ura(Määrä*Leveys* Mitta) | mm | 5X18X100 |
| X/Y/Z- akseli liikkeet | mm | 820/600/600 |
| X/Y/Z- akseli johteet | Lineaari pyöröjohteet | |
| X/Y/Z- pikaliikkeet | m/min | 48/48/48 |
| Max. Leikkuusyöttö | m/min | 10 |
| Karan teho | kw | 7.5/11 |
| Max. Karan pyörimisnopeus | r/min | 12000 (Suoraveto) |
| Työkalumakasiini | 24T / Käsivarsi | |
| X/Y/Z- akselin paikoitustarkkuus | mm | 0.006/0.006/0.006 |
| X/Y/Z- akselin toistotarkkuus | mm | 0.004/0.004/0.004 |
| CNC controller | MITSUBISHI / FANUC | |
| Ulkomitat(L x W x H) | mm | 3165*2280*2818 |
| Machine weight | kg | 5800 |
Lataukset
▶
Nopea 24-paikkainen työkalunvaihtaja
DMTG VDM866H on varustettu nopealla arm-tyyppisellä vaihtajalla, joka minimoi asetusajat ja takaa sujuvan automaation. 24 työkalupaikkaa mahdollistavat monipuoliset sarja-ajot ja monimutkaiset koneistusoperaatiot yhdellä kiinnityksellä, varmistaen korkean tuottavuuden ja tasaisen työstölaadun.
Suorituskykyinen ja värinätön karatoteutus
DMTG VDM866H on varustettu dynaamisesti tasapainotetulla karalla, joka on suunniteltu kestämään suuria kierroslukuja ja raskasta lastuamista. Integroitu jäähdytysjärjestelmä estää lämpölaajenemisen, mikä takaa mikrometritason tarkkuuden ja erinomaisen pinnanlaadun pitkissäkin työstöjaksoissa vaativimmilla materiaaleilla.
Integroitu 4-akselivalmius
DMTG VDM866H on varustettu valmiilla liitännöillä ja ohjelmistotuella neljännen akselin (pyöröpöytä) nopeaa käyttöönottoa varten. Tämä mahdollistaa monimutkaisten geometratioiden koneistamisen yhdellä kiinnityksellä, parantaen merkittävästi tarkkuutta ja vähentäen työvaiheita, mikä tekee koneesta erittäin joustavan ratkaisun vaativaan osavalmistukseen.
Rullatyyppiset lineaarijohteet maksimijäykkyyteen
Koneen X-, Y- ja Z-akselit on varustettu leveillä rullajohteilla, jotka tarjoavat perinteisiä kuulajohteita suuremman kantokyvyn ja jäykkyyden. Tämä rakenne mahdollistaa äärimmäisen vakaan ja värinättömän työstön raskaallakin kuormituksella, varmistaen huippuluokan tarkkuuden ja pitkän käyttöiän.
Kärkipylkkä
DMTG VDM866H -mallin tukeva kärkipylkkä tarjoaa luotettavan tuennan pitkille työkappaleille, minimoiden taipumat ja värinän työstön aikana. Sen helppokäyttöinen lukitus ja tarkka säädettävyys varmistavat työstötarkkuuden säilymisen, mikä tekee akselimaisten osien koneistuksesta vakaata ja toistettavaa kaikissa olosuhteissa.
Fanuc-ohjaus
DMTG VDM866H on varustettu alan standardiksi muodostuneella Fanuc-ohjauksella, joka tunnetaan poikkeuksellisesta toimintavarmuudestaan ja helppokäyttöisyydestään. Järjestelmä tarjoaa nopeat laskenta-ajat, edistykselliset rata-analyysitoiminnot ja täydellisen yhteensopivuuden nykyaikaisten CAM-ohjelmistojen kanssa, mikä varmistaa koneen maksimikapasiteetin hyödyntämisen ja lyhyet oppimisajat käyttäjille.
