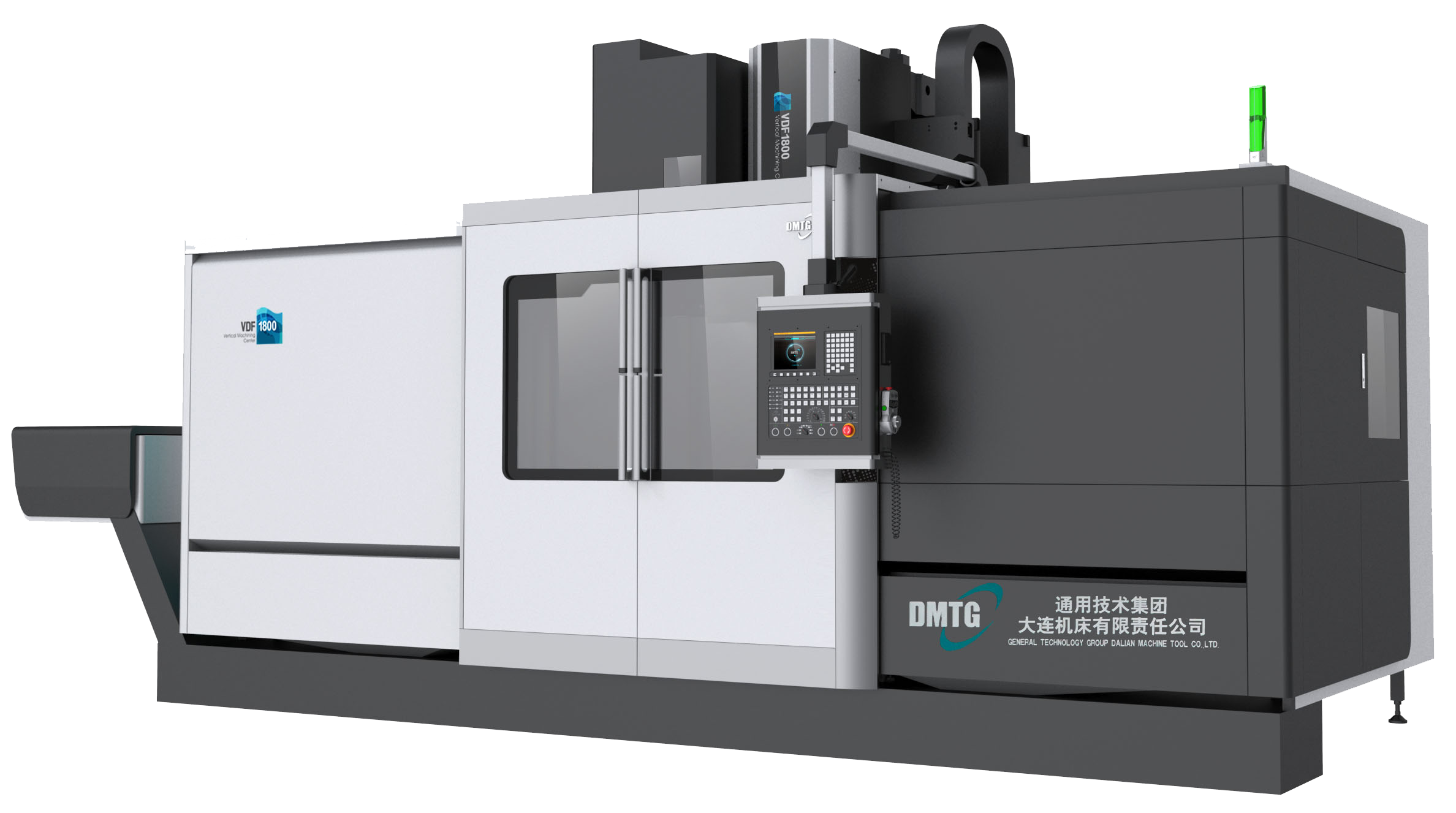

Suuri koneistuskeskus VDF
Tehokas ratkaisu suurten kappaleiden monimutkaiseen koneistukseen. VDF-sarjan koneistuskeskus takaa tarkkuuden ja luotettavuuden raskaskäyttöisissä teollisuusympäristöissä.
VDF-sarjan pystykaranen koneistuskeskus – Tarkkuutta ja voimaa vaativaan työstöön
Dalian Machine Tool Groupin (DMTG) VDF-sarja on suunniteltu monipuoliseen ja raskaaseen metallintyöstöön. Se soveltuu erityisesti autoteollisuuden, muottivalmistuksen ja koneenrakennuksen tarpeisiin, joissa vaaditaan kestävyyttä ja äärimmäistä tarkkuutta. Koneella voidaan hoitaa yhdellä asetuksella useita työvaiheita, kuten jyrsintää, porausta, kierteitystä ja avarrusta.
Luotettava rakenne
Koneen runko on valmistettu korkealaatuisesta valuraudasta, mikä tekee siitä erittäin tukevan ja vaimentaa työstössä syntyvää tärinää. Tämä vakaus on avainasemassa, kun valmistetaan kappaleita, joiden mittatarkkuuden on pysyttävä samana tunnista toiseen. Liikkeiden tarkkuudesta vastaavat laadukkaat kuularuuvit, jotka on suojattu lämpölaajenemiselta, jotta koneistusjälki pysyy tasaisena myös pitkissä sarjoissa.
VDF-sarjan sydän on tehokas kara, joka on suunniteltu kestämään suurta kuormitusta ilman turhaa kuumenemista tai melua. Käytössä on BT50-työkalukiinnitys, joka tarjoaa erinomaisen tukevuuden raskaassa lastunannossa. Koneen automaattinen työkalunvaihtaja on nopea ja varmatoiminen, mikä lyhentää hukka-aikaa ja tehostaa tuotantoa.
Käyttäjäystävällisyys ja kestävyys
Koneen ohjauksesta vastaavat tutut ja luotettavat järjestelmät (kuten Fanuc tai Siemens), mikä tekee ohjelmoinnista ja käytöstä suoraviivaista. Huoltoa on helpotettu automaattisella voitelujärjestelmällä ja tehokkaalla lastunpoistolla, joka pitää työalueen puhtaana. Lisäksi koneen nesteidenhallinta on suunniteltu pidentämään leikkuunesteiden käyttöikää, mikä säästää kustannuksia ja ympäristöä.
Kokonaisuus on koteloitu tiiviisti, mikä varmistaa työturvallisuuden ja pitää työstönesteet sekä lastut koneen sisällä. VDF-sarja on varma valinta koneistamolle, joka hakee pitkäikäistä ja suorituskykyistä ratkaisua vaativaan kappalevalmistukseen.
| VDF – Sarja | Yksikkö | Selite | |
| Työpöydän koko (LxW) | mm | 1700 x 800 – 2000 x 800 | |
| X/Y/Z- akseli liikkeet | mm | 1560/830/790 – 1880/830/790 | |
| Pikaliikkeet X/Y/Z | mm/s | 15/15/12 | |
| Karan teho | kW | 15/18 | |
| XY/Z- akseli johteet | Laatikkokisko | ||
| CNC- Ohjaus | FANUC | ||
Lataukset
▶
Käsivarsivaihtaja
Nopeaan ja luotettavaan työkalunvaihtoon. Erillinen vaihtovarsi hakee uuden työkalun makasiinista samalla, kun kara vielä työskentelee. Tämä minimoi hukka-ajan, sillä varsi vaihtaa työkalut kerralla vain muutamassa sekunnissa. Mekanismi on mekaanisesti erittäin kestävä ja soveltuu erinomaisesti jatkuvaan raskaan sarjan teollisuustuotantoon.
Työkalunvaihtaja 24 paikkaa
VDF-sarjan automaattinen työkalunvaihtaja on suunniteltu raskaaseen käyttöön. 24 työkalun makasiini ja nopea vaihtovarsi mahdollistavat tehokkaan työskentelyn. Järjestelmä on erittäin toimintavarma, ja automaattinen puhdistus varmistaa karan puhtauden jokaisen vaihdon yhteydessä.
Liukujohteet
VDF-sarjan liukujohteet on karkaistu ja hiottu kestämään raskasta koneistusta. Niiden laaja kosketuspinta takaa erinomaisen jäykkyyden ja vaimentaa tärinää tehokkaasti. Automaattinen keskusvoitelu sekä kitkaa vähentävä pinnoite varmistavat akseleiden tarkan liikkeen ja pitkän käyttöiän.
Kuularuuvi
VDF-sarjan esijännitetyt tarkkuuskuularuuvit takaavat tarkan asemoinnin ja erinomaisen toistotarkkuuden. Rakenteen esijännitys minimoi lämpölaajenemisen vaikutukset ja välykset, mikä varmistaa akseleiden optimaalisen jäykkyyden ja luotettavan liikkeenhallinnan vaativassa sekä pitkäkestoisessa teollisuuskoneistuksessa.
Fanuc-ohjaus
DMTG VDF on varustettu alan standardiksi muodostuneella Fanuc-ohjauksella, joka tunnetaan poikkeuksellisesta toimintavarmuudestaan ja helppokäyttöisyydestään. Järjestelmä tarjoaa nopeat laskenta-ajat, edistykselliset rata-analyysitoiminnot ja täydellisen yhteensopivuuden nykyaikaisten CAM-ohjelmistojen kanssa, mikä varmistaa koneen maksimikapasiteetin hyödyntämisen ja lyhyet oppimisajat käyttäjille.
