Hydraulinen putkentaivutin ABM
CNC-ohjattu taivutuskone mahdollistaa tehokkaan ja tarkan taivutuksen 38 mm putkille, soveltuen teräs-, ruostumaton teräs- ja alumiiniprojekteihin. Monipuoliset ominaisuudet ja helppokäyttöinen ohjelmisto tehostavat tuotantoa.

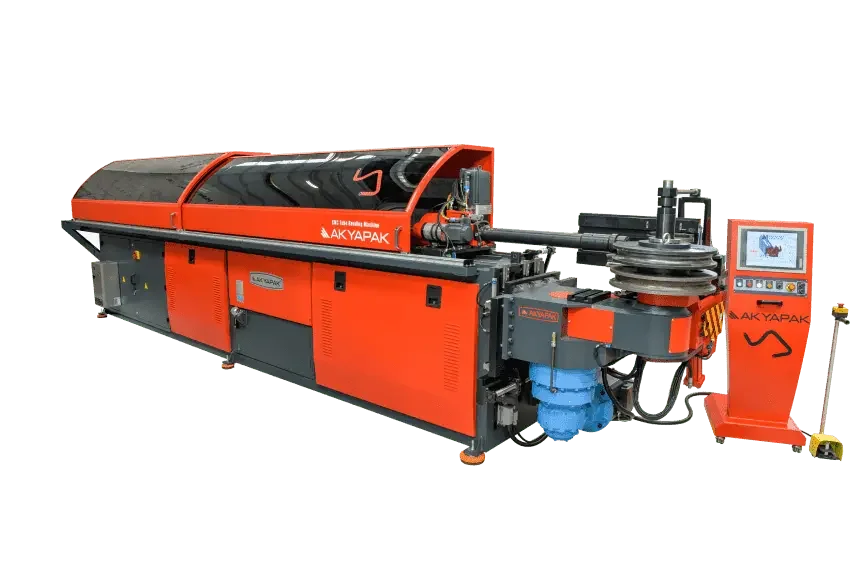

AKYAPAK ABM ‑sarjan putken- ja putkentaivutuskoneet
ABM‑sarjan CNC‑putkentaivuttimet tarjoavat tehokkaan ja tarkan ratkaisun metalliputkien ja ‑profiilien taivutukseen eri teollisuudenaloilla. Koneet soveltuvat 25–80 mm halkaisijan putkille ja tuottavat laadukkaita kaaria esimerkiksi auto‑, huonekalu‑, HVAC‑ sekä öljy‑ ja kaasuteollisuuden tarpeisiin. Servo-ohjatut akselit varmistavat tarkan syötön, käännön ja taivutuksen, ja Multi‑Stack‑toiminto mahdollistaa laajan kulmavalikoiman sekä monimutkaiset muodot. Koneet voivat työskennellä mandrelin kanssa tai ilman, ja automaattinen voitelu pidentää työkalujen käyttöikää. Käyttäjäystävällinen ohjauspaneeli tarjoaa 3D‑esikatselun ja optimoi materiaalinkulutuksen.
| Ominaisuus | ABM 76 CNC3 | ABM 76 CNC1 | ABM 76 NC | ABM 50 CNC | ABM 38 CNC |
| Putken max. ulkohalkaisija |
76 mm
|
76 mm
|
76 mm
|
50 mm
|
38 mm
|
| Max. seinämän paksuus |
3 mm
|
3 mm
|
3 mm
|
3 mm
|
2 mm
|
| Max. taivutussäde (CLR) |
260 mm
|
260 mm
|
260 mm
|
170 mm
|
150 mm
|
| Max. taivutuskulma |
190°
|
190°
|
190°
|
190°
|
190°
|
| Syöttönopeus (Y-akseli) |
1000 mm/s
|
600 mm/s
|
600 mm/s
|
1000 mm/s
|
1000 mm/s
|
| Kiertonopeus (B-akseli) |
160°/s
|
120°/s
|
120°/s
|
160°/s
|
160°/s
|
| Taivutusnopeus (C-akseli) |
45°/s
|
40°/s
|
40°/s
|
100°/s
|
100°/s
|
| Moottorin kokonaisteho |
18 kW
|
15 kW
|
15 kW
|
11 kW
|
7 kW
|
| Koneen pituus |
6000 mm
|
5500 mm
|
5500 mm
|
4500 mm
|
4000 mm
|
| Koneen paino (noin) |
3500 kg
|
3000 kg
|
3000 kg
|
2500 kg
|
1500 kg
|
Lataukset
▶
Edistyksellinen servotekniikka
ABM-sarja hyödyntää servomoottoreita kaikissa keskeisissä toiminnoissa, kuten taivutuksessa, putken pyörityksessä, syötössä ja akselien siirroissa. Servomoottorit takaavat erinomaisen hyötysuhteen ja äärimmäisen tarkkuuden jokaisessa työvaiheessa.
Monitasoinen työkalujärjestelmä (Multi-Stack)
Koneen ainutlaatuinen Multi-Stack-toiminto mahdollistaa monipuolisen taivutuksen ja rullataivutuksen laajalla kulma-alueella. Tämä ominaisuus tekee koneesta erittäin monikäyttöisen ja mukautuvan erilaisiin käyttötarpeisiin.
Hydrauliset apuakselit
ABM on varustettu hydraulisilla apuakseleilla, jotka varmistavat koneen korkean suorituskyvyn ja luotettavuuden. Tämä parantaa tuottavuutta ja minimoi huoltokatkoista johtuvan seisonta-ajan.
Taivutus tuurnalla tai ilman
Koneella voidaan taivuttaa joustavasti joko tuurnan kanssa tai ilman. Automaattinen tuurnan voitelujärjestelmä pidentää työkalujen käyttöikää ja ehkäisee vaurioita vaativissa taivutusprojekteissa.
Yksinkertaiset ja monimutkaiset muodot
Koneella voidaan taivuttaa vaivatta eri materiaaleja, kuten rakenneterästä, alumiinia ja ruostumatonta terästä. Se soveltuu sekä yksinkertaisiin että erittäin monimutkaisiin muotoihin, mikä tekee siitä ihanteellisen ratkaisun useille eri teollisuudenaloille.
Monipuolista tarkkuutta: Taivutuksen ja rullauksen hallinta
Perinteisen taivutuksen lisäksi kone kykenee rullataivutukseen, mikä mahdollistaa erittäin laajat taivutuskulmat. Tämä joustavuus kattaa kaiken helpoista kaarista monimutkaisiin geometrioihin.
Käyttäjäystävällinen ohjauspaneeli
PC-pohjainen ohjausjärjestelmä 15″ kosketusnäytöllä mahdollistaa helpon ohjelmoinnin YBC-tilassa. Järjestelmä laskee automaattisesti tarvittavan putken pituuden materiaalihukan minimoimiseksi. 3D-esikatselu antaa realistisen kuvan lopputuotteesta, ja servoakselien nopeuksia voidaan säätää helposti suoraan käyttöliittymästä.
